DSL-1 ADSL測試儀
產品分類： 儀器儀表系列 【大 中 小】
0

【附件下載】：資料下載
【產品特點】：

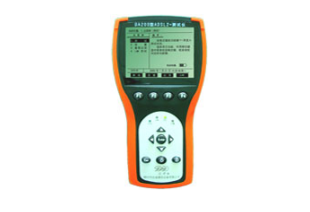

DSL-1型ADSL測試儀是一種掌上型、大屏幕液晶中文顯示的ADSL/ADSL2/ADSL2+測試分析儀表，兼具網絡層與物理層所有測試功能，是ADSL線路開通、維護和故障排除的必備工具。 主要特點     完全支持ADSL/ADSL2/ADSL2+功能測試     完整分析測試上、下行速率及其他物理指標     支持PPP應用，支持PPPoE/PPPoA，并實現ping功能     仿真ATU-R功能，并替代ADSL Modem，通過連接PC實現上網功能     LED狀態指示     提供100個存儲結果，分析并通過PC打印     運行在PC機上的管理軟件     軟件在線升級     交直流供電，鋰電     操作簡單，易學    支持標準  　　　ANSI T1.413 Issue 2 、ITU-T G.992.1(G.dmt) 、ITU-T G.992.2 (G.lite) 、ITU-T G.992.3(ADSL2) 、RE-ADSL2、ITU-T G.992.4(Splitterless ADSL2) 、ITU-T G.992.5(ADSL2+)      支持模式 ： 　　　支持RFC1483（RFC2684）橋接/路由模式 　　　支持PPPoE （RFC2516）、 PPPoA（RFC2364）和IP（RFC1577）over ATM 模式 　　　支持LLC/VC MUX 　　　支持PAP/CHAP  　  物理層測試  　　　ADSL物理層測試可用來分析ADSL線路的物理特性及與ADSL局端的連接特性。 　　　可測試快速信道（Fast）和交織信道（Interleave） 　　　可測試線路的下行速率、上行速率和信道利用率 　　　可測試線路上、下行噪聲余度、輸出功率、功率衰減等指標 　　　可檢測近端、遠端FEC、CRC、HEC錯誤幀計數值 　　　自動檢測并顯示近端和遠端信號丟失、幀丟失、電源丟失、信元丟失、 　　　邊界丟失等信息。 　　　可統計誤碼秒。 　　　可用圖形和數字方式顯示每個子信道（Tone）的比特分布。 　　　實時顯示用戶連接狀態和測試進程。  　 ADSL網絡層測試  　　　網絡層測試能用來方便的判斷故障點，可在不同測試點（ADSL線路接口、以太網接口）進行網絡層測試，從而判斷出是ADSL終端設備故障還是用戶電腦故障 　　　網絡層測試分為撥號測試和PING測試。 　　撥號測試（PPPoE或DHCP）：          撥號測試可驗證用戶到ISP服務商的連通性能。根據不同測試模式，有以下兩種撥號方式： 　　　1. 直接撥號：用測試儀連接電話雙絞線，以ADSL測試儀仿真"ADSL MODEM+PC機"  　　　啟動PPPoE撥號程序，獲取IP地址。 　　　2. 仿真PC撥號：將測試儀用以太網線和用戶ADSL MODEM的LAN口連接，由測試儀 　　　啟動撥號程序并經ADSL MODEM進行PPPoE（或DHCP）撥號，獲取IP地址。 　　　PING測試（包括IP PING和域名 PING，支持靜態IP Ping測試） 　　　ADSL PING：通過撥號獲取的IP地址，或通過配置靜態IP地址、網關地址等，可進行Ping測試，可直觀驗證ADSL撥號或專線用戶能否上網。 　　　PC Ping測試：通過仿真PC撥號獲取的IP地址，或通過配置靜態IP地址、網關地址等，可進行Ping測試，可判斷故障是出在用戶PC機還是ADSL MODEM。 　　　LAN Ping：局域網Ping測試，對局域網內的節點IP進行Ping測試，及時發現局域網內部出現連通故障的PC。 　　　完全替代MODEM（Golden Modem）：使用儀表替代ADSL Modem上網，可以直觀驗證用戶ADSL Modem的好壞。  　 其它功能特點  　　　機內提供100條記錄保存空間，掉電不丟失。 　　　測試記錄可導出至PC機顯示、分析、存儲、打印。 　　　功能強大的測試數據管理系統可對測試數據進行詳細而全面的管理和分析。 　　　大容量鋰電池供電、自動充電、低電指示。 　　　狀態LED可進行線路條件的快速檢查 　　　發光二極管告警提示。 　　　簡單易用。 　　　軟件在線升級。  　 儀表工作模式  　　　工作模式1：仿真"ATUR+PC"進行ADSL物理層測試、PPPoE/PPPoA撥號和IP Ping、RFC1483(RFC2684) Route IP Ping、靜態IP Ping。 　　　工作模式2：完全替代ADSL Modem  　 常規參數： 　　　連接器： RJ11 1個--- WAN 接口 　　　RJ45 1個--- LAN 接口 　　　顯示屏： 128×64圖形帶背光 　　　交流供電： 100～240V-50/60Hz (通過外部的充電器)  　　　電池：2*AA鋰電池，工作時間3小時以上 　　　外形尺寸（長×寬×高）：176×84×33(mm) 　　　重量：350克
